Как выбрать датчик тока для зарядных станций электромобилей
Датчики тока играют важнейшую роль в зарядных станциях для электромобилей, поскольку они помогают контролировать зарядный ток, обеспечивают обратную связь в системе управления, повышают электробезопасность и защищают зарядную систему от аномальных токовых условий. Независимо от того, предназначено ли зарядное устройство для зарядки переменным током, быстрой зарядки постоянным током или для мощной зарядной инфраструктуры, выбор правильного датчика тока напрямую влияет на точность измерения, стабильность системы и долгосрочную надежность.
В этом руководстве объясняется, как выбрать датчик тока для зарядных станций для электромобилей, какие параметры следует проверить перед заказом и как сопоставить различные типы датчиков тока с реальными условиями зарядки, такими как зарядные устройства переменного тока, быстрые зарядные устройства постоянного тока, зарядные станции, зарядные модули и преобразователи энергии.
Быстрый ответ
Для выбора датчика тока для зарядных станций электромобилей сначала необходимо убедиться, измеряет ли система переменный ток, постоянный ток или оба типа тока. Затем следует проверить номинальный ток, пиковый ток, напряжение изоляции, точность, время отклика, выходной сигнал, пространство для установки, рабочую температуру и требования безопасности. Датчики тока на основе эффекта Холла с разомкнутым контуром подходят для многих стандартных приложений зарядки, в то время как датчики тока с замкнутым контуром лучше подходят для более высокой точности, более быстрого отклика и более требовательных систем быстрой зарядки постоянным током.
1. Понимание текущей роли измерительных приборов на зарядных станциях для электромобилей.

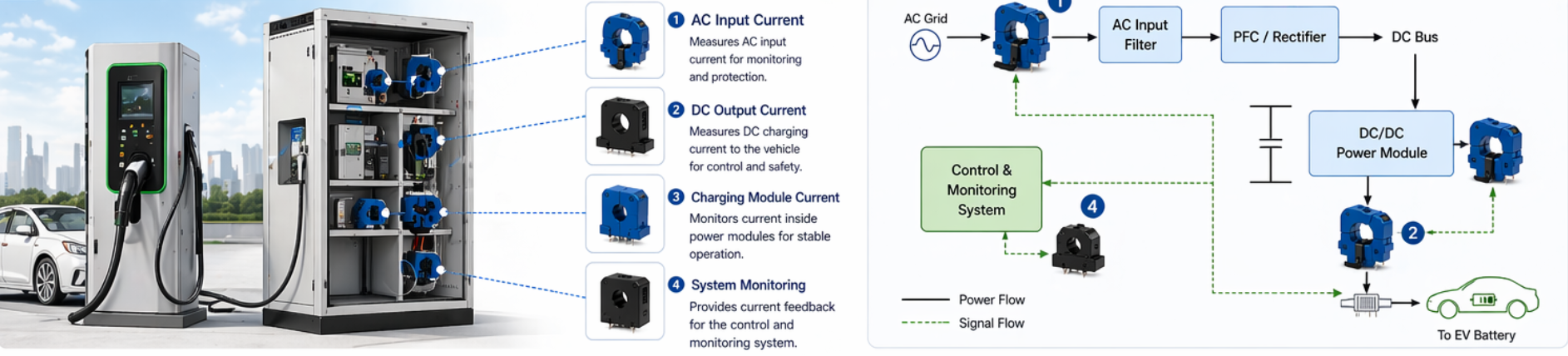

Перед выбором датчика тока важно понимать, где именно он будет использоваться внутри зарядной станции для электромобилей. Измерение тока может применяться на стороне входа переменного тока, на стороне выхода постоянного тока, в зарядном модуле, в схеме преобразования энергии, в схеме защиты или в системе мониторинга. Каждое положение имеет свои электрические условия и требования к характеристикам. Датчику, используемому для базового мониторинга, может не требоваться такая же точность, как датчику, используемому для обратной связи управления или защиты.
В зарядных станциях переменного тока датчики тока часто используются для контроля тока в сети переменного тока, обнаружения ненормальных условий нагрузки и обеспечения защиты системы. В быстрых зарядных устройствах постоянного тока датчики тока могут нуждаться в точном и непрерывном измерении высоких значений тока постоянного тока. Поскольку быстрая зарядка постоянным током предполагает более высокие уровни мощности и более высокие требования к управлению, датчик тока должен обеспечивать стабильный выходной сигнал, хорошую изоляцию, низкий дрейф и надежную работу в течение длительного времени.
Датчик тока также может использоваться для поддержки управления зарядкой. Точная обратная связь по току помогает системе зарядки регулировать выходную мощность, защищать аккумулятор автомобиля и реагировать на изменения нагрузки. Если сигнал датчика нестабилен или неточен, зарядная станция может испытывать снижение эффективности, нестабильное поведение системы управления или ненужные срабатывания сигнализации о неисправностях. По этой причине выбор датчика тока следует рассматривать как часть общего проектирования системы зарядки, а не просто как покупку небольшого электронного компонента.
Ещё один важный момент — электробезопасность. Зарядные станции для электромобилей устанавливаются в общественных, коммерческих, промышленных и открытых местах. Датчик тока должен обеспечивать надлежащую изоляцию между сильноточным проводником и низковольтной сигнальной цепью. Это помогает защитить систему управления и повышает уровень безопасности всего зарядного оборудования.
Ключевые вопросы перед отбором
Датчик измеряет переменный ток, постоянный ток или оба типа тока?
Где внутри зарядной станции будет установлен датчик тока?
Каков номинальный ток и максимальный пиковый ток?
Используется ли этот сигнал для мониторинга, обратной связи, защиты или выставления счетов?
Какой выходной сигнал требуется для платы управления?
Какое напряжение изоляции и какой запас прочности необходимы?
Будет ли зарядное устройство работать при высоких температурах или в условиях открытого воздуха?
2. Проверьте основные параметры, влияющие на эффективность зарядки.

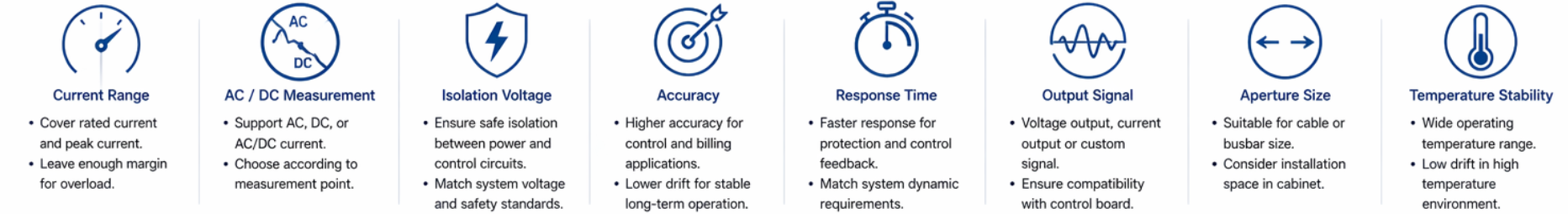

Для зарядных станций для электромобилей наиболее важными параметрами датчика тока являются диапазон измерения тока, точность, напряжение изоляции, время отклика, тип выходного сигнала, размер апертуры, источник питания и температурная стабильность. Эти характеристики определяют, сможет ли датчик надежно работать в реальных условиях зарядки. Неправильный выбор может привести к неточной обратной связи по току, нестабильному управлению, риску перегрева, низкой эффективности защиты или трудностям при установке.
Первым параметром, который необходимо подтвердить, является диапазон измерения тока. Выбранный датчик должен охватывать нормальный зарядный ток и оставлять достаточный запас для пикового тока или нештатных условий эксплуатации. Если диапазон датчика слишком мал, он может насытиться при работе с высоким током. Если диапазон слишком велик, разрешение измерения может снизиться, особенно при низких значениях зарядного тока. Оптимальный выбор должен обеспечивать баланс между перегрузочной способностью и чувствительностью измерения.
Точность — ещё один ключевой фактор. Для простого мониторинга может быть приемлема стандартная точность. Для быстрой зарядки постоянным током, управления питанием, защиты батареи и обратной связи по данным зарядки часто предпочтительнее более высокая точность. Также следует учитывать температурный дрейф, поскольку зарядные станции могут работать длительное время и могут быть установлены на открытом воздухе или внутри компактных электрических шкафов, где часто происходит накопление тепла.
Напряжение изоляции особенно важно в оборудовании для зарядки электромобилей. Датчик должен надежно отделять цепь питания с высоким током от цепи управления с низким напряжением. Датчик тока с хорошими изоляционными характеристиками помогает повысить безопасность системы и снизить электрические риски. Перед подтверждением модели датчика покупателям следует проверить напряжение системы, конструкцию изоляции и запас прочности.
Время отклика должно соответствовать функциям системы. Если датчик используется только для медленного мониторинга, сверхбыстрый отклик может быть не нужен. Если датчик поддерживает защиту или обратную связь в системе преобразования энергии с быстрыми изменениями, более быстрый отклик становится более важным. Тип выходного сигнала также должен соответствовать контроллеру зарядного устройства. В зависимости от конструкции системы управления, распространенными вариантами могут быть аналоговый выход напряжения, аналоговый выход тока или другие форматы сигнала.
| Параметр выбора | Почему это важно для зарядки электромобилей | Рекомендуемая контрольная точка |
|---|---|---|
| Диапазон тока | Определяет, может ли датчик измерять номинальный и пиковый зарядный ток. | Подтвердите номинальный ток, максимальный ток и запас по перегрузке. |
| Измерение переменного/постоянного тока | Для измерения тока в разных положениях зарядного устройства может потребоваться измерение переменного, постоянного или двунаправленного тока. | Сопоставьте тип датчика с фактической точкой измерения. |
| Точность | Влияет на управление зарядкой, надежность мониторинга и качество обратной связи системы. | Используйте более высокую точность для быстрой зарядки постоянным током и управления обратной связью. |
| Напряжение изоляции | Защищает цепь управления от воздействия сильноточных силовых нагрузок. | Выбирайте в соответствии с напряжением системы и запасом прочности. |
| Время отклика | Обеспечивает защиту и быструю реакцию управления в схемах преобразования энергии. | Выбирайте более быструю реакцию для защиты и динамического управления. |
| Выходной сигнал | Определяет совместимость с платой управления зарядным устройством. | Подтвердите требуемое выходное напряжение, выходной ток или пользовательский сигнал. |
| Размер апертуры | Влияет на монтаж вблизи кабельных или шинных проводников. | Проверьте диаметр кабеля, размер шины и доступное пространство. |
| Температурная стабильность | Зарядные станции могут работать на открытом воздухе или в закрытых шкафах. | Выберите датчик, подходящий для предполагаемых условий эксплуатации. |
Разомкнутый или замкнутый контур для зарядных устройств для электромобилей?
Датчики тока на основе эффекта Холла с разомкнутым контуром часто являются практичным выбором для стандартных систем зарядки электромобилей, где важны компактные размеры, экономичность и надежный мониторинг. Датчики тока с замкнутым контуром лучше подходят для требовательных систем быстрой зарядки постоянным током, высокопроизводительных силовых модулей и приложений, требующих большей точности, более быстрого отклика, меньшего дрейфа и более стабильной обратной связи по току. Окончательный выбор должен зависеть от уровня мощности зарядного устройства, требований к управлению, конструкции с точки зрения безопасности и целевой стоимости.
3. Подберите тип датчика в соответствии с областью применения для зарядки электромобилей.

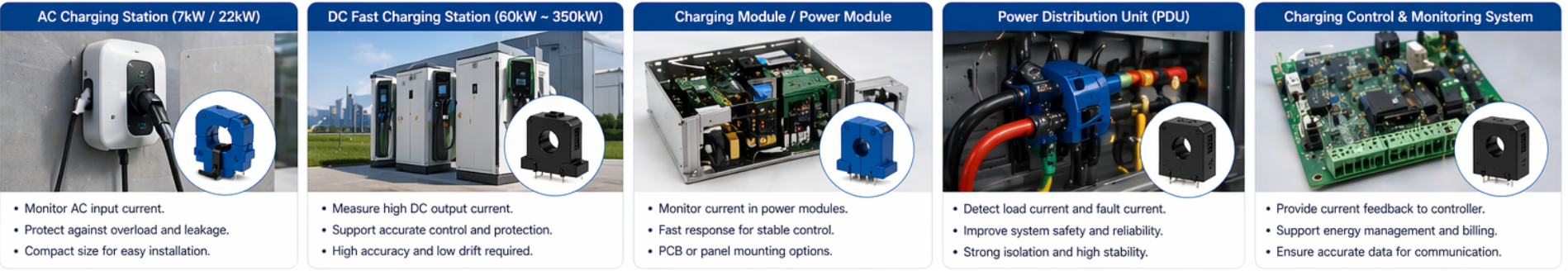

Для разных зарядных станций для электромобилей требуются разные стратегии измерения тока. Настенное зарядное устройство переменного тока может использовать измерение тока в основном для мониторинга и защиты. Общественная станция быстрой зарядки постоянным током может потребовать более точного и стабильного измерения тока для управления выходной мощностью. Модульный зарядный шкаф может потребовать нескольких датчиков тока на входе, выходе и во внутренних модулях преобразования энергии. Поэтому выбор датчика тока всегда должен основываться на реальной архитектуре зарядного устройства.
Для зарядных станций переменного тока датчики тока должны обеспечивать надежное измерение переменного тока, компактную установку и стабильный выходной сигнал для мониторинга и защиты. Диапазон измерения тока обычно ниже, чем при быстрой зарядке постоянным током, но безопасность и стабильность по-прежнему важны. Для быстрых зарядных устройств постоянного тока датчик должен выдерживать более высокие уровни тока и обеспечивать стабильное измерение постоянного тока. В таких приложениях, когда точность и динамический отклик имеют решающее значение, могут быть предпочтительнее использовать датчики тока на основе эффекта Холла с замкнутым контуром.
Для мощных зарядных модулей датчики тока могут работать в компактных электрических пространствах с высоким нагревом, коммутационными помехами и высокой плотностью тока. В этом случае необходимо тщательно проверить конструкцию установки и помехоустойчивость. Датчик должен соответствовать схеме расположения проводников, поддерживать требуемый выходной сигнал и оставаться стабильным в ожидаемом диапазоне температур. Механическая совместимость так же важна, как и электрические характеристики.
Для производителей и интеграторов зарядных станций также полезно выбрать партнера по датчикам тока, который может обеспечить подбор модели, подтверждение параметров и рекомендации, специфичные для конкретного проекта. Если проект имеет особые требования, такие как индивидуальный диапазон тока, выходной сигнал, размер отверстия, конструкция корпуса или способ монтажа, заблаговременное техническое обсуждение может сократить количество изменений в конструкции и уменьшить цикл разработки.
Типичный справочный номер соответствия
| Приложение для зарядки | Приоритет измерения тока | Направление выбора датчика |
|---|---|---|
| Станция зарядки переменного тока | Мониторинг переменного тока, защита, компактная установка | Датчик тока с разомкнутой петлей или стандартный датчик тока на основе эффекта Холла |
| Быстрое зарядное устройство постоянного тока | Стабильное измерение постоянного тока, точность, безопасная изоляция. | Датчик Холла с замкнутым контуром или высокоэффективный датчик Холла |
| Зарядный модуль | Быстрый отклик, компактная конструкция, системная совместимость | Датчик тока, монтируемый на печатную плату или панель, в зависимости от конструкции. |
| Блок распределения питания | Контроль нагрузки, обнаружение перегрузок, электробезопасность | Изолированный датчик тока с подходящим размером апертуры |
| Мощный зарядный шкаф | Высокий диапазон токов, термостойкость, надежность. | Датчик Холла с высоким током или датчик тока с замкнутым контуром |
Распространенные ошибки при отборе, которых следует избегать.
Выбор производится только по номинальному току, игнорируя пиковый ток или условия перегрузки.
Использование метода измерения только переменного тока там, где требуется измерение постоянного тока.
Игнорирование напряжения изоляции в системах зарядки высокой мощности.
Выбор датчика с низкой точностью для критически важного с точки зрения управления быстрого зарядного устройства постоянного тока
Забыли подтвердить размер отверстия для прокладки кабеля или шины.
Игнорирование температурных колебаний в условиях наружного или компактного хранения
Не подтверждена совместимость выходного сигнала с платой управления зарядным устройством.
Заключение
Выбор подходящего датчика тока для зарядных станций электромобилей требует всестороннего анализа системы зарядки, а не только номинального тока. Инженеры и специалисты по закупкам должны подтвердить потребности в измерении переменного или постоянного тока, номинальный и пиковый ток, напряжение изоляции, точность, время отклика, выходной сигнал, пространство для установки, температурные условия и требования к долгосрочной надежности.
Для стандартных зарядных устройств датчики тока на основе эффекта Холла с разомкнутым контуром могут представлять собой экономичное и практичное решение. Для быстрой зарядки постоянным током и высокопроизводительной силовой электроники датчики тока с замкнутым контуром могут обеспечить более высокую точность, более быструю реакцию и большую стабильность. Правильно подобранный датчик тока помогает повысить безопасность зарядных устройств для электромобилей, качество управления, надежность измерений и общую производительность оборудования.
Часто задаваемые вопросы
1. Какой тип датчика тока обычно используется на зарядных станциях для электромобилей?
Датчики тока на основе эффекта Холла широко используются, поскольку они могут измерять переменный и постоянный ток, обеспечивают электрическую изоляцию и позволяют осуществлять надежный мониторинг тока в зарядных системах.
2. Какие датчики тока лучше выбрать для зарядных устройств электромобилей: с разомкнутым или замкнутым контуром?
Датчики с разомкнутым контуром подходят для многих стандартных приложений зарядки, где важны стоимость и компактность. Датчики с замкнутым контуром лучше подходят для быстрой зарядки постоянным током и приложений, требующих более высокой точности, более быстрого отклика и меньшего дрейфа.
3. Почему изоляция важна в датчиках тока зарядки электромобилей?
Изоляция помогает отделить цепь питания с высоким током от цепи управления низким напряжением. Это повышает безопасность, защищает электронные системы управления и обеспечивает надежную работу мощного зарядного оборудования.
4. Какой текущий диапазон мне следует выбрать?
Диапазон тока должен охватывать нормальный зарядный ток и оставлять достаточный запас для пиковых значений тока или перегрузки. Точный диапазон зависит от уровня мощности зарядного устройства и конструкции схемы.
5. Какую информацию мне следует предоставить при запросе коммерческого предложения на датчик тока?
Необходимо указать область применения, тип тока, номинальный ток, пиковый ток, выходной сигнал, источник питания, требования к изоляции, способ монтажа, размер отверстия и условия эксплуатации.
