Датчики тока с разомкнутым и замкнутым контуром: ключевые различия для силовой электроники.
Датчики тока с разомкнутым и замкнутым контуром: ключевые различия для силовой электроники.
Выбор между датчиками тока с разомкнутым и замкнутым контуром — один из наиболее распространенных вопросов в проектировании и закупке силовой электроники. Обе технологии широко используются для измерения тока, мониторинга, обратной связи и защиты, но их структура, уровень производительности, характер отклика и стоимость различаются. Правильный выбор зависит от того, как сигнал тока будет использоваться в реальной системе.
В этом руководстве объясняются основные различия между датчиками тока с разомкнутым и замкнутым контуром, сравниваются их преимущества и ограничения, а также показано, как выбрать подходящий тип для электроприводов, солнечных инверторов, систем зарядки электромобилей, ИБП, промышленной автоматизации, сварочных аппаратов и других применений в силовой электронике.
Быстрый ответ
Датчики тока с разомкнутым контуром обычно более компактны, экономичны и подходят для общего промышленного измерения и управления. Датчики тока с замкнутым контуром обеспечивают более высокую точность, более быструю реакцию, лучшую линейность и меньший температурный дрейф, что делает их лучшим выбором для требовательных систем силовой электроники. Если в основном требуется стандартный мониторинг тока и контроль затрат, то разомкнутого контура часто достаточно. Если же требуется точная обратная связь, динамические характеристики или высокая стабильность, то замкнутый контур обычно является лучшим вариантом.
1. Что такое датчики тока с разомкнутым и замкнутым контуром?
Как датчики тока с разомкнутым, так и с замкнутым контуром широко используются для измерения тока в электрических и электронных системах. Они особенно распространены в силовой электронике, поскольку обеспечивают изоляцию, поддерживают измерение переменного и постоянного тока и помогают системам управления работать более безопасно и точно. Однако принцип их работы внутри различен, и это различие напрямую влияет на производительность, скорость реакции и пригодность для применения.

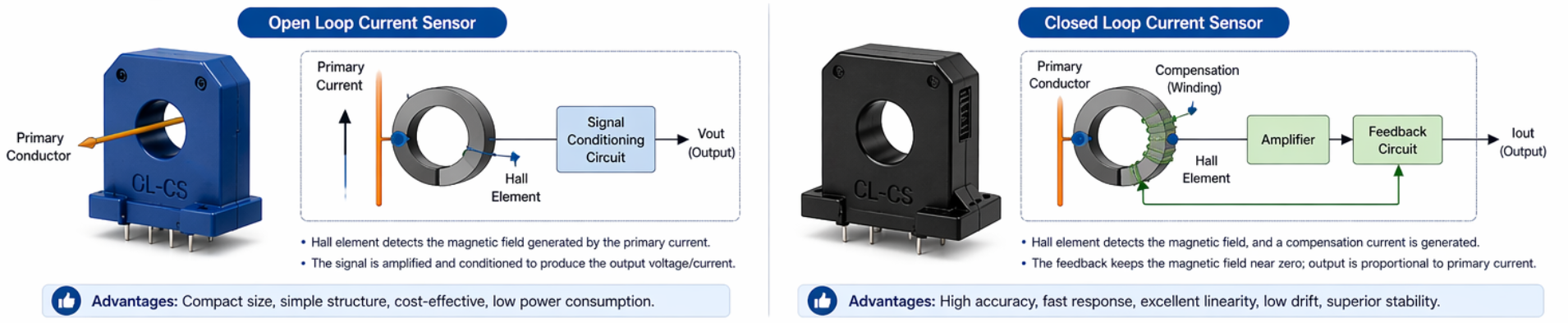

Датчик тока с разомкнутой петлей измеряет магнитное поле, создаваемое первичным проводником, и преобразует его в выходной сигнал с помощью элемента Холла и внутренней схемы обработки сигнала. Такая конструкция относительно проста, что является одной из причин, почему датчики с разомкнутой петлей обычно меньше, легче и доступнее по цене. Поэтому они часто используются в промышленных приложениях, где стоимость, размер и стандартные характеристики мониторинга важнее, чем очень высокая точность.
Датчик тока с замкнутым контуром, иногда называемый компенсационным датчиком тока, также регистрирует магнитное поле, создаваемое первичным током. Однако вместо прямого измерения только один раз, датчик использует схему обратной связи для компенсации, которая генерирует противодействующее магнитное поле, уравновешивающее исходное поле. Выходной сигнал формируется на основе этого компенсационного тока. Этот принцип работы повышает точность, линейность и время отклика, что делает датчики с замкнутым контуром особенно ценными в более требовательных системах управления и измерения.
На практике датчики с разомкнутым контуром часто выбирают для стандартных задач промышленного управления, энергетических систем или мониторинга электроэнергии, где важны бюджет и удобство установки. Датчики с замкнутым контуром чаще выбирают, когда токовый сигнал напрямую влияет на качество управления, эффективность преобразования или точность измерения, например, в сервосистемах, высокопроизводительных инверторах, испытательном оборудовании и современных системах преобразования энергии.
Основное функциональное различие
Датчики с разомкнутым контуром используют структуру прямого измерения эффекта Холла.
Датчики с замкнутым контуром управления используют элемент Холла и схему компенсационной обратной связи.
Разомкнутые системы управления проще и экономичнее.
Конструкции с замкнутым контуром обеспечивают более высокую точность и стабильность в сложных условиях.
Оба типа поддерживают изолированное измерение тока в силовых электронных системах.
2. Ключевые различия в производительности, стоимости и области применения.
Для покупателей и инженеров наиболее важный вопрос заключается не в том, какая технология «лучше» в целом, а в том, какая технология лучше подходит для конкретного применения. Датчики тока с разомкнутым и замкнутым контуром имеют свои явные преимущества. Выбор должен основываться на условиях эксплуатации, целевом показателе измерения, требованиях к точности, динамическом поведении и бюджете системы.
Датчики тока с разомкнутой петлей широко ценятся за свои компактные размеры, низкую стоимость и более простую схемную структуру. Они очень практичны в приложениях, где измерение тока необходимо для стандартного мониторинга, приблизительного управления или базовой защиты. Их ценовое преимущество делает их привлекательными для проектов, требующих серийного производства или где общий бюджет на компоненты является важным фактором. Во многих инверторах, источниках питания, системах промышленной автоматизации и общем оборудовании датчики с разомкнутой петлей могут обеспечить достаточную производительность и хорошую практичность.
Датчики тока с замкнутым контуром обеспечивают более высокий уровень производительности. Благодаря тому, что схема компенсации улучшает процесс измерения магнитного поля, эти датчики, как правило, обладают большей точностью, лучшей линейностью, более быстрым откликом, меньшим дрейфом смещения и большей температурной стабильностью. Это делает их весьма подходящими для высокопроизводительного управления двигателями, сервосистем, прецизионной силовой электроники, контрольно-измерительного оборудования, высокотехнологичных систем возобновляемой энергии и современных промышленных приводов. Их ограничениями обычно являются более высокая стоимость, в некоторых случаях большие размеры и несколько более сложная конструкция.
Еще одно важное отличие — скорость отклика. В силовой электронике, особенно там, где токовый сигнал является частью контура управления, быстрый и точный отклик очень важен. Датчики с замкнутым контуром обычно показывают лучшие результаты в этой области, что позволяет повысить точность управления и динамическую стабильность системы. С другой стороны, если датчик в основном используется для мониторинга состояния или стандартной защиты, разомкнутый контур может уже обеспечить достаточную производительность без дополнительных затрат на технологию замкнутого контура.

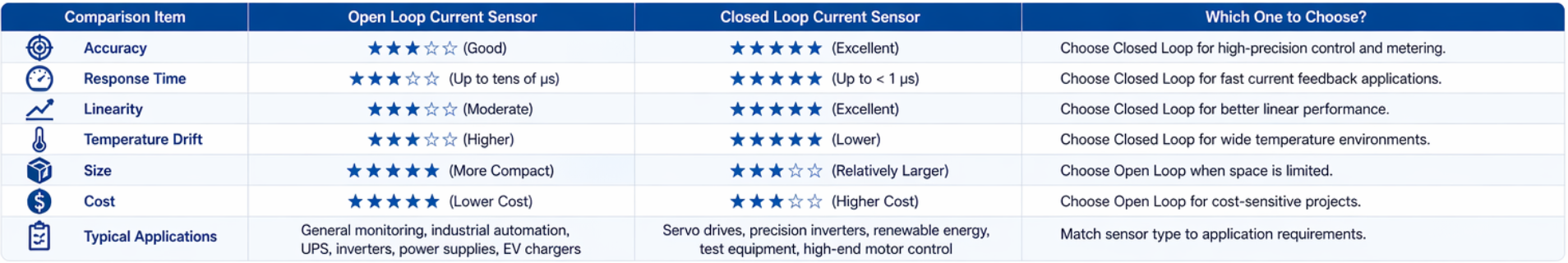

| Сравнительный элемент | Датчик тока в разомкнутой цепи | Датчик тока с замкнутым контуром |
|---|---|---|
| Принцип работы | Прямое измерение эффекта Холла | Измерение эффекта Холла с компенсационной обратной связью |
| Точность | Подходит для стандартного промышленного применения. | Повышенная точность для сложных задач. |
| Линейность | Умеренный | Лучшая линейность |
| Время отклика | Подходит для множества общих применений. | Быстрее, лучше для динамических систем управления |
| Температурный дрейф | Выше, чем замкнутый контур | Меньший дрейф, лучшая долговременная стабильность |
| Размер | Обычно более компактный | В зависимости от конструкции может быть больше. |
| Расходы | Более низкая стоимость | Более высокая стоимость |
| Лучший вариант | Общий мониторинг, стандартный промышленный контроль | Точное управление, высокопроизводительная силовая электроника |
Когда разомкнутая система управления является оптимальным выбором
Датчики тока с разомкнутым контуром — это отличный выбор, когда проект требует практической производительности при хорошем контроле затрат. Они особенно подходят для таких применений, как стандартные промышленные источники питания, инверторы общего назначения, мониторинг батарей, промышленная автоматизация, базовые системы зарядки электромобилей и многие типы оборудования, где токовый сигнал поддерживает функции мониторинга, защиты или стандартного управления. Их более простая конструкция часто облегчает интеграцию в компактные системы и крупномасштабные проекты.
Когда замкнутый контур является лучшим выбором
Датчики тока с замкнутым контуром являются лучшим выбором, когда система зависит от высококачественной обратной связи по току. К таким системам относятся сервоприводы, прецизионное управление двигателями, преобразователи возобновляемой энергии, системы бесперебойного питания, испытательное оборудование, сварочные системы с более жесткими требованиями к управлению и передовая промышленная силовая электроника. В этих ситуациях более высокое качество измерений может напрямую повысить эффективность системы, точность отклика и стабильность работы.
3. Как выбрать подходящий тип для применения в силовой электронике
При выборе между датчиками тока с разомкнутым и замкнутым контуром покупатели должны начинать с роли токового сигнала внутри оборудования. Если датчик тока используется в основном для грубого контроля, обнаружения перегрузок или стандартной обратной связи, где допустимы небольшие отклонения, то датчики с разомкнутым контуром могут быть вполне достаточными. Если же ток напрямую связан с качеством точного управления, эффективностью преобразования, оптимизацией эффективности или точностью защиты, то датчики с замкнутым контуром часто оказываются более подходящими.
Важное значение имеет и среда применения. В системах с колебаниями температуры, электрическими помехами, быстрым переключением или высокими требованиями к скорости реакции преимущество в стабильности, обеспечиваемое технологией замкнутого контура, становится более ценным. В проектах с ограниченным пространством, жесткими ограничениями по стоимости или менее требовательными условиями эксплуатации конструкции с разомкнутым контуром могут обеспечить лучший баланс между функциональностью и бюджетом. Ни один из типов не является универсально правильным; правильное решение зависит от приоритетов системы.
Перед оформлением заказа группам по закупкам также следует проверить практические факторы. К ним относятся диапазон тока, пиковый ток, требования к изоляции, выходной сигнал, источник питания, способ монтажа, размер отверстия, рабочая температура и совместимость с платой управления или конечной системой. Если поставщик может помочь подтвердить соответствие модели реальным условиям применения, процесс выбора становится более эффективным и менее рискованным.
Для многих проектов в области силовой электроники хорошо работает простое правило принятия решений: выбирайте разомкнутый контур управления, когда наиболее важны стоимость, компактность и стандартные характеристики; выбирайте замкнутый контур управления, когда важнее точность, скорость и качество управления. Такой подход помогает согласовать выбор датчика с реальными коммерческими и техническими потребностями оборудования.
Распространенные ошибки при отборе, которых следует избегать.
Выбор разомкнутого контура только потому, что он дешевле, без учета требований к точности.
Выбор замкнутого контура для простой задачи мониторинга, где высокая точность не требуется.
Игнорирование температурного дрейфа в условиях высоких температур на открытом воздухе или в промышленных условиях.
Не проверяется, требуется ли быстрая реакция в приложениях коммутации или управления.
Прибор позволяет рассмотреть пространство для установки, размер отверстия и структуру проводника.
Неспособность подтвердить совместимость сигнала с контроллером или конструкцией печатной платы.
Несоответствие характеристик датчика реальной работе системы силовой электроники.
Заключение
Датчики тока с разомкнутым и замкнутым контуром играют важную роль в силовой электронике, но преследуют разные цели. Датчики тока с разомкнутым контуром ценятся за более низкую стоимость, компактную конструкцию и практичность в общих промышленных приложениях. Датчики тока с замкнутым контуром предпочтительны, когда требуется более высокая точность, более быстрая реакция, лучшая линейность и более высокая долговременная стабильность.
Наилучший выбор зависит от реального назначения проводимых измерений в системе. Когда основными целями являются стоимость и стандартные характеристики мониторинга, часто правильным решением является разомкнутая система управления. Когда критически важны точность управления, качество отклика и надежность измерений, обычно более выгодным вложением является замкнутая система управления. Правильный выбор помогает улучшить производительность системы, безопасность и долговременную стабильность работы в приложениях силовой электроники.
Часто задаваемые вопросы
1. В чём основное различие между датчиками тока с разомкнутым и замкнутым контуром?
Основное различие заключается в методе измерения. В датчиках с разомкнутым контуром используется структура прямого измерения эффекта Холла, тогда как в датчиках с замкнутым контуром используется элемент Холла плюс компенсационная схема обратной связи, что повышает точность и динамические характеристики.
2. Достаточно ли точны датчики тока с разомкнутой петлей для промышленного применения?
Да. Датчики тока с разомкнутой петлей достаточно точны для многих задач промышленного мониторинга, защиты и стандартного управления. Они широко используются там, где важны как умеренная точность, так и экономичность.
3. Почему датчики тока с замкнутым контуром стоят дороже?
Датчики тока с замкнутым контуром управления включают в себя внутреннюю схему компенсации и более совершенную структуру, что повышает точность, линейность и скорость отклика. Этот более высокий уровень производительности является одной из причин, по которой они обычно стоят дороже.
4. Какой тип лучше подходит для электроприводов и сервосистем?
Датчики тока с замкнутым контуром обычно лучше подходят для требовательных электроприводов и сервосистем, поскольку они обеспечивают более точную и стабильную обратную связь по току, что способствует повышению эффективности управления.
5. Какой тип лучше подходит для проектов, где важна экономия средств?
Датчики тока с разомкнутой петлей обычно являются лучшим выбором для проектов, где важна экономия средств, поскольку они более экономичны и при этом обладают значительной практической ценностью для многих применений в промышленной силовой электронике.
