Какой класс точности наиболее важен в современных датчиках?
Какой класс точности наиболее важен при выборе современных датчиков?
Точность — один из важнейших факторов при выборе датчика тока, но при этом один из наиболее часто неправильно понимаемых. Многие инженеры и отделы закупок сосредотачиваются только на номинальном значении точности, указанном в техническом описании, игнорируя номинальный ток, погрешность полного диапазона, температурный дрейф, смещение, линейность, время отклика и реальное назначение измерения внутри оборудования.
В этом руководстве объясняется, что означает класс точности при выборе датчика тока, какой уровень точности наиболее важен для различных промышленных применений, а также как выбрать практичный датчик тока для электроприводов, зарядных станций для электромобилей, солнечных инверторов, систем бесперебойного питания, накопителей энергии, сварочного оборудования и систем управления силовой электроникой.
Быстрый ответ
Наиболее важный класс точности зависит от способа использования текущего сигнала. Для общего мониторинга и защиты может быть достаточно стандартной точности. Для управления питанием, электроприводов, солнечных инверторов, зарядки электромобилей и систем хранения энергии более важны более высокая точность и меньший температурный дрейф. Для выставления счетов, учета, лабораторных испытаний или точного контроля выбранный датчик тока должен обеспечивать более высокую точность, лучшую линейность и стабильную работу во всем рабочем диапазоне. При практическом выборе точность следует оценивать вместе со смещением, линейностью, температурным дрейфом, полосой пропускания и перегрузочной способностью.
1. Поймите, что на самом деле означает точность в современных датчиках.
При выборе датчика тока точность часто описывается в процентах от номинального тока или тока полной шкалы. Например, датчик тока может иметь точность ±1%, ±0,5% или ±0,2% при определенных условиях испытаний. Однако это число само по себе не отражает всей картины. Датчик, который выглядит точным в технической документации, может показывать другие результаты при установке в реальном промышленном шкафу, подверженном изменениям температуры, электрическим помехам, вибрации или коммутации высоких токов.

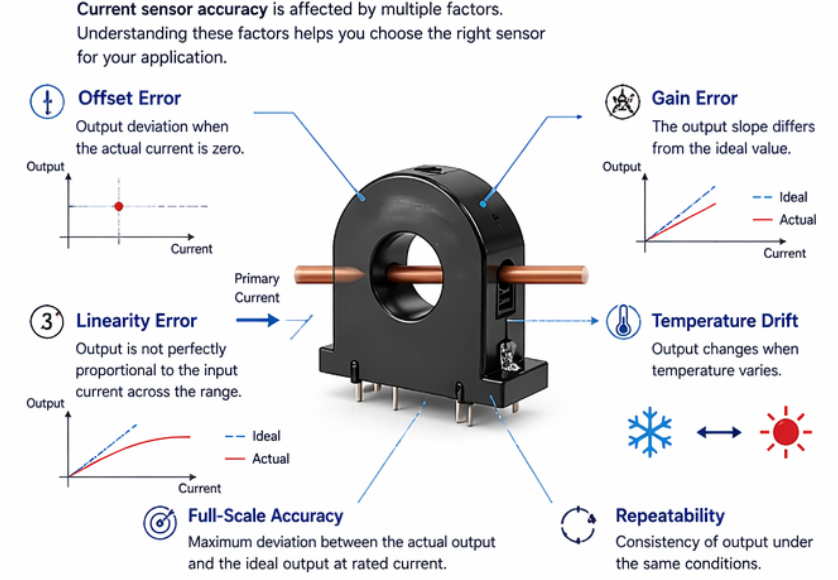

Точность обычно зависит от нескольких факторов. Ошибка смещения означает, что датчик может выдавать небольшой выходной сигнал, даже если фактический ток равен нулю. Ошибка усиления означает, что наклон выходного сигнала может отличаться от идеального значения. Ошибка линейности означает, что выходной сигнал датчика может не идеально соответствовать входному току во всем диапазоне измерений. Температурный дрейф означает, что выходной сигнал может изменяться при изменении температуры окружающей среды. Для промышленных применений эти факторы могут быть столь же важны, как и заявленный класс точности.
Также важно понимать, используется ли датчик вблизи своего номинального диапазона или значительно ниже него. Если датчик на 500 А используется для измерения очень малых токов большую часть времени, процентная погрешность может стать более заметной при фактическом измерении. Именно поэтому диапазон измерения тока и точность следует выбирать одновременно. Датчик с более высоким номинальным током не всегда лучше, если нормальный рабочий ток значительно ниже диапазона датчика.
Для датчиков тока на основе эффекта Холла разомкнутая и замкнутая системы управления могут обеспечивать различную точность. Датчики с разомкнутой системой управления практичны и экономически эффективны для многих промышленных применений, в то время как датчики с замкнутой системой управления обычно обеспечивают более высокую точность, меньший дрейф, более быструю реакцию и более высокую линейность. Правильный выбор зависит от того, требуется ли в приложении стандартный мониторинг или высококачественное управление с обратной связью.
Термины, касающиеся точности, которые должны знать покупатели.
Полная точность: Погрешность рассчитывается относительно номинального тока или полного диапазона измерений.
Линейность: насколько точно показания датчика соответствуют фактическому изменению тока.
Компенсировать: Отклонение выходного сигнала при нулевом измеренном токе.
Температурный дрейф: Колебания выходной мощности, вызванные изменениями температуры.
Повторяемость: насколько стабильно датчик выдает один и тот же результат при повторяющихся условиях.
Динамическая точность: насколько точно датчик реагирует на быстрые изменения тока.

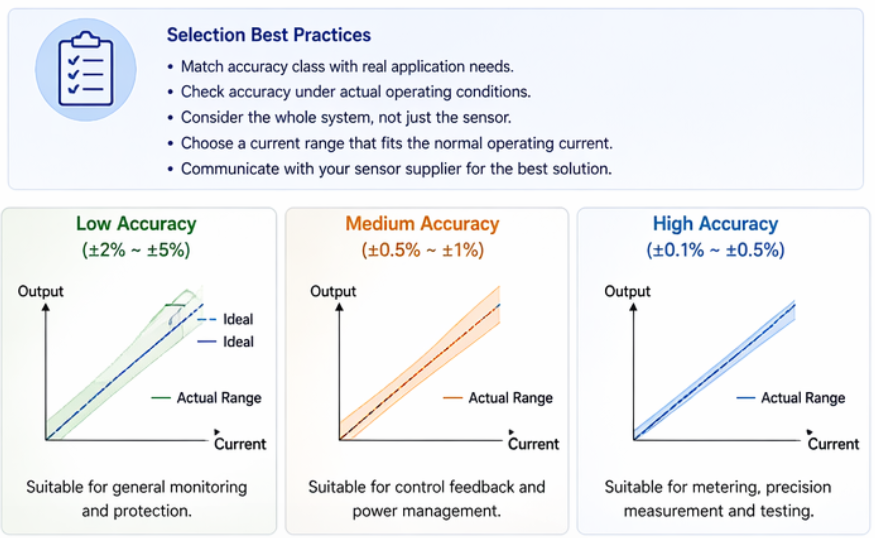

2. Сопоставьте класс точности с реальным применением.
Наилучший класс точности не всегда является самым высоким. Датчик тока с очень высокой точностью может увеличить стоимость, потребовать более тщательной установки и оказаться ненужным для простых задач мониторинга. С другой стороны, использование датчика с низкой точностью в системе точного управления или измерения энергии может привести к низкому качеству обратной связи, нестабильному управлению или ненадежным данным. Правильный выбор должен соответствовать уровню точности фактической функции датчика.
Для базового мониторинга оборудования, например, проверки наличия тока или работы нагрузки в безопасном диапазоне, часто приемлема стандартная точность. В таких случаях датчик в основном используется для контроля состояния, предупреждения о перегрузке или простой защиты. Приоритетными могут быть стоимость, компактные размеры, изоляция и удобство установки, а не сверхвысокая точность.
В системах управления электродвигателями, сервосистемах и инверторах точность приобретает особое значение, поскольку токовый сигнал может использоваться в качестве части контура обратной связи. Неточная обратная связь может повлиять на управление крутящим моментом, стабильность скорости, эффективность и работу защитной системы. В таких приложениях следует тщательно проверять линейность, время отклика и температурную стабильность, а не только базовое значение точности.
Для зарядных станций для электромобилей, солнечных инверторов, систем хранения энергии и ИБП точность влияет на управление зарядкой, стабильность преобразования энергии, защиту батарей и мониторинг системы. В этих приложениях часто требуется стабильное измерение постоянного или переменного/постоянного тока при изменяющихся условиях нагрузки и температуры. Если система использует измерение тока для управления или принятия решений в целях безопасности, обычно предпочтительнее более высокий уровень точности и меньший дрейф.
Для измерительной техники, лабораторных испытаний, высокоточного анализа мощности или высокотехнологичного промышленного оборудования требования к точности более высоки. В таких случаях покупателям следует обращать внимание не только на заявленный класс точности, но и на условия калибровки, температурный коэффициент, характеристики отклика и долговременную стабильность. Датчик должен обеспечивать надежные измерения в ожидаемом рабочем диапазоне, а не только в одной идеальной точке измерения.

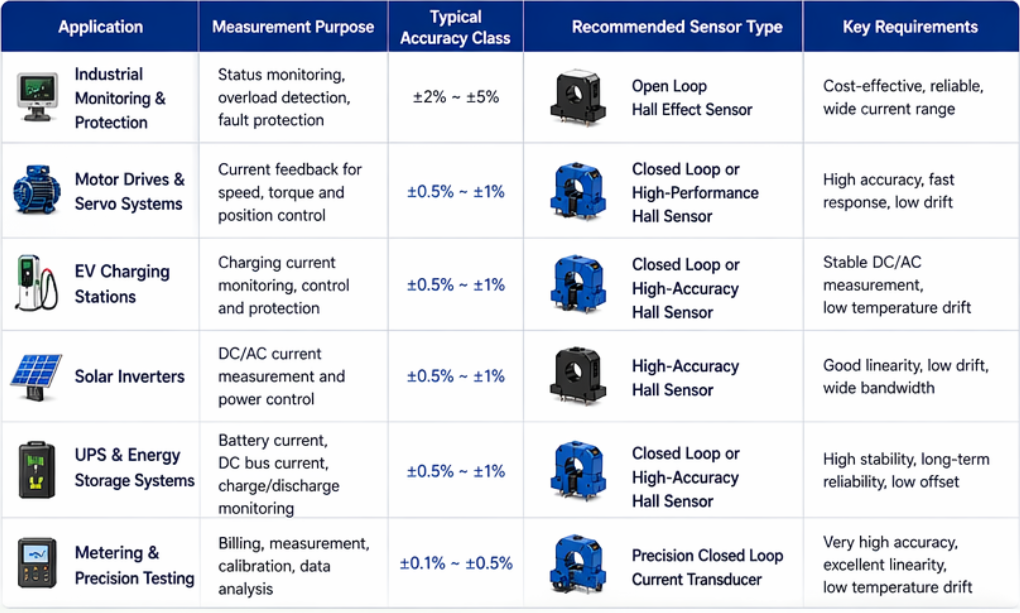

| Тип приложения | Основная цель измерения | Приоритет точности | Направление отбора |
|---|---|---|---|
| Базовый промышленный мониторинг | Состояние нагрузки, текущее наличие, предупреждение о перегрузке | Середина | Датчик тока с разомкнутой цепью, обладающий практической точностью и хорошим контролем затрат. |
| Электроприводы и сервосистемы | Обратная связь по току для управления скоростью, крутящим моментом и защитой. | Высокий | Датчик тока с замкнутым контуром или высокопроизводительный датчик тока на основе эффекта Холла |
| Станции зарядки электромобилей | Контроль зарядного тока, обратная связь по управлению, защита от перегрузки. | Средний до высокого | Повышенная точность для модулей быстрой зарядки постоянным током и силовых модулей. |
| Солнечные инверторы | Измерение постоянного/переменного тока и управление преобразованием мощности | Высокий | Стабильный датчик тока с хорошей линейностью и низким температурным дрейфом. |
| Источники бесперебойного питания и системы хранения энергии | Контроль тока батареи, тока шины постоянного тока, заряда/разряда. | Высокий | Точный датчик переменного/постоянного тока со стабильным долговременным выходным сигналом. |
| Точное тестирование и измерение | Измерение, проверка достоверности, калибровка, анализ данных | Очень высокий | Высокоточный замкнутый контур или прецизионный датчик тока |
Простое правило выбора
Если датчик используется только для определения наличия тока или перегрузки нагрузки, обычно достаточно стандартной точности. Если сигнал тока влияет на эффективность управления, производительность системы, энергосбережение, защиту батареи или решения по обеспечению безопасности, следует выбрать датчик более высокого класса точности с меньшим дрейфом и лучшей линейностью.
3. Избегайте распространенных ошибок при сравнении классов точности.
Распространенная ошибка — сравнение двух датчиков тока только по показателю точности, указанному в технической документации. Например, один датчик может заявлять о более высокой точности при комнатной температуре, а другой — о лучшей стабильности в более широком диапазоне температур. В реальных промышленных условиях стабильная работа во времени может быть более ценной, чем немного лучшее номинальное значение точности.
Ещё одна ошибка — игнорирование диапазона рабочего тока. Если фактический ток обычно значительно ниже номинального тока датчика, качество практических измерений может не соответствовать ожиданиям. Покупателям следует выбирать диапазон тока, охватывающий нормальный и пиковый ток, сохраняя при этом достаточное разрешение для повседневных условий эксплуатации. Выбор слишком большого датчика может снизить информативность сигнала при низких уровнях тока.
Температурные условия также очень важны. Зарядные устройства для электромобилей, солнечные инверторы, промышленные шкафы, сварочные системы и оборудование для работы на открытом воздухе могут работать в условиях изменяющихся или высоких температур. Датчик с низким температурным дрейфом может помочь поддерживать стабильную точность измерений. Если система зависит от точной обратной связи по току, температурный дрейф всегда следует проверять перед подтверждением модели.
Время отклика и полоса пропускания также не должны игнорироваться. Высокоточный датчик с медленным откликом может не подойти для систем быстрого переключения или приложений динамического управления. В приводах двигателей, инверторах и цепях защиты сигнал тока должен реагировать достаточно быстро, чтобы поддерживать принятие решений в реальном времени. В таких случаях часто предпочтительнее использовать датчики тока с замкнутым контуром, поскольку они обеспечивают более высокие динамические характеристики.
Наконец, покупателям следует учитывать все системные требования, а не сосредотачиваться только на датчике. Выходной сигнал, источник питания, размер апертуры, способ установки, напряжение изоляции и совместимость с платой управления — все это влияет на конечные результаты измерений. Даже высокоточный датчик, установленный неправильно или подключенный к неподходящему сигнальному интерфейсу, может давать неудовлетворительные результаты.
Распространенные ошибки при выборе точности
Выбор наивысшего класса точности без проверки того, действительно ли это необходимо для приложения.
Сравнивая только номинальную точность и игнорируя температурный дрейф или смещение, мы получаем следующее:
Выбор диапазона тока, слишком большого для фактического рабочего тока.
Использование стандартного датчика для точного контроля или дозирования.
Игнорирование времени отклика в быстро меняющихся силовых электронных системах.
Не подтверждено, указана ли точность как погрешность полной шкалы или погрешность измеренного значения.
Забыли проверить совместимость выходного сигнала с контроллером или системой мониторинга.
Заключение
При выборе современных датчиков наиболее важным является класс точности, который зависит от реальной цели измерения. Для простого мониторинга и обнаружения перегрузок стандартная точность может быть практичной и экономически выгодной. Для электроприводов, зарядных станций для электромобилей, солнечных инверторов, систем бесперебойного питания, систем хранения энергии и прецизионного управления гораздо важнее более высокая точность, меньшее смещение, лучшая линейность и меньший температурный дрейф.
Правильный выбор должен обеспечивать баланс между точностью, диапазоном измерения тока, скоростью отклика, изоляцией, конструкцией установки и долговременной стабильностью. Вместо того чтобы выбирать только по одному параметру из технической документации, покупатели должны оценить, как датчик тока будет работать в реальных промышленных условиях. Такой подход помогает повысить надежность измерений, безопасность системы, качество управления и общую ценность проекта.
Часто задаваемые вопросы
1. Всегда ли более высокий класс точности лучше?
Не всегда. Более высокий класс точности может улучшить качество измерений, но также может увеличить стоимость. Оптимальный выбор зависит от того, требуется ли для приложения базовый мониторинг, обратная связь, защита, измерение или прецизионное тестирование.
2. Какую точность следует выбрать для электроприводов?
Для управления электродвигателями обычно требуется стабильная и точная обратная связь по току. Рекомендуется использовать высокопроизводительный датчик тока с хорошей линейностью, быстрым откликом и низким температурным дрейфом, особенно для сервоприводов и систем прецизионного управления.
3. Влияет ли температура на точность датчика тока?
Да. Температура может влиять на смещение, усиление и стабильность выходного сигнала. При выборе оборудования для наружного применения, закрытых корпусов, зарядных устройств для электромобилей и инверторов следует тщательно изучить температурный дрейф.
4. Почему диапазон тока влияет на практическую точность?
Если диапазон измерения датчика значительно превышает нормальный рабочий ток, полезное разрешение сигнала может снизиться. Выбранный диапазон должен охватывать нормальный и пиковый ток, обеспечивая при этом хорошее качество измерений в условиях повседневной эксплуатации.

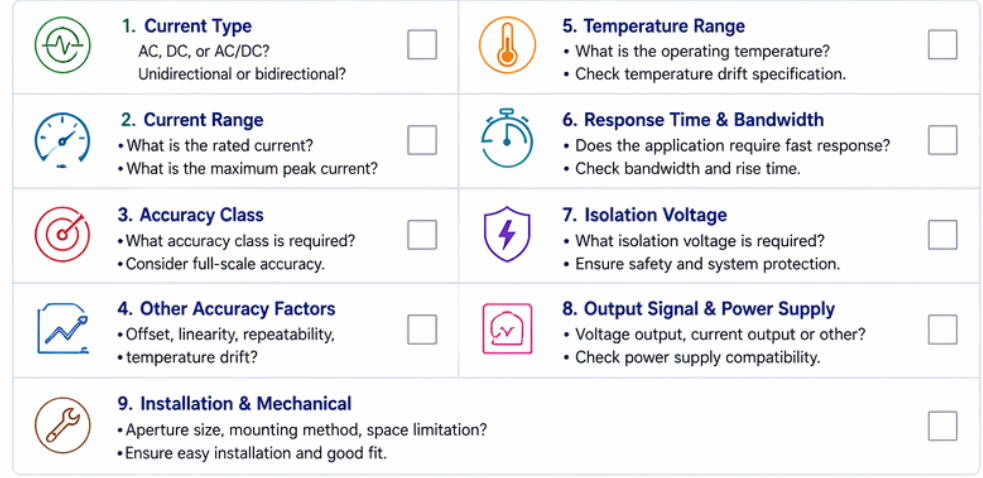

5. Какую информацию следует предоставить при запросе рекомендаций по точности датчика?
Необходимо указать область применения, номинальный ток, пиковый ток, целевую точность, тип тока, требования к отклику, рабочую температуру, выходной сигнал, способ установки, а также назначение сигнала: мониторинг, управление, защита или измерение.
