В каких случаях магнитоэлектрический датчик превосходит датчик Холла с точки зрения точности измерений?
Датчики магнитного поля и датчики Холла — это решения для измерения магнитных параметров, но они не совсем соответствуют одинаковым требованиям к измерениям. В каталоге Rongtech представлены как датчики тока типа Холла, так и датчики тока и напряжения с магнитным полем, что отражает практическую реальность в силовой электронике: некоторым системам требуется лишь практическая изоляция и приемлемая точность, в то время как другим необходимы очень низкий дрейф и измерения на уровне высокой точности. Руководство TI по датчикам тока и материалы для датчиков магнитного поля показывают, что решения с магнитным полем особенно полезны там, где требуется более высокая точность и стабильное измерение на шинах.

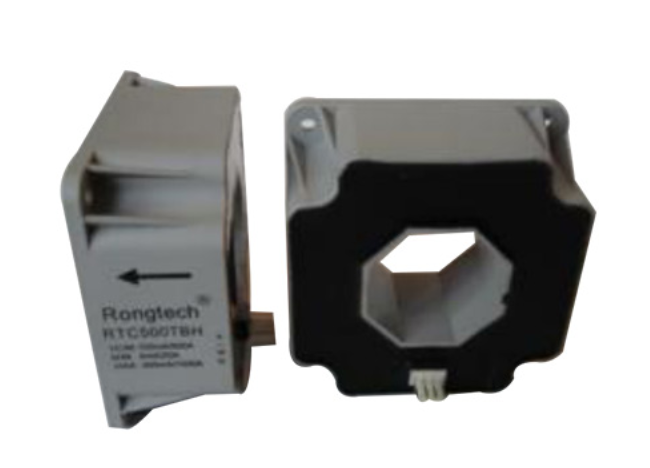

Эффект Холла часто лучше подходит для более простых и экономичных конструкций.
Датчики Холла остаются весьма практичными во многих промышленных системах, поскольку обеспечивают бесконтактную изоляцию, полезное измерение тока и относительно простую интеграцию. В материалах TI, посвященных датчикам Холла и измерению тока, поясняется, что датчики Холла косвенно измеряют ток посредством обнаружения магнитного поля и широко используются, когда необходима изоляция и простая реализация. В таких областях применения, как общие промышленные приводы, практический мониторинг и экономичные силовые каскады, решения на основе датчика Холла часто оказываются достаточными.
Флюксгейт-датчик становится лучше, когда дрейф и точность имеют большее значение.
Датчики магнитного поля становятся более привлекательными, когда конструкция требует более высокой точности в зависимости от температуры, меньшего дрейфа и большей долговременной стабильности. В справочных материалах TI датчики магнитного поля описываются как подходящие для высокоточных измерений на шинах, а в материалах по управлению батареями подчеркивается использование датчиков магнитного поля для изолированных, точных измерений тока в верхней части батареи в высоковольтных аккумуляторных системах. Это означает, что датчики магнитного поля часто предпочтительнее, когда результат измерения напрямую влияет на расчет энергии, точное управление или логику защиты с высокой стоимостью.
Лучший выбор зависит от общей ценности системы, а не только от производительности датчиков.
Более совершенная технология не всегда означает более высокую точность. Датчики Холла могут быть лучшим выбором, если системе не требуется точность на уровне магнитометра, если пространство на плате ограничено или если контроль стоимости важнее сверхнизкого дрейфа. Магнитометр становится более предпочтительным вариантом, когда стоимость погрешности измерения превышает стоимость дополнительных компонентов и интеграции. Другими словами, магнитометр лучше, когда точность имеет непосредственное значение для системы.
Датчик магнитного поля предпочтительнее датчика Холла, если в данном применении низкий дрейф, более высокая точность и более высокая долговременная стабильность важнее минимальной стоимости и простоты интеграции. Правильное решение зависит от ценности точности измерений в рамках всей системы.
