Как сравнить датчики тока с разомкнутым и замкнутым контуром управления для различных систем управления
Выбор между датчиком тока с разомкнутым и замкнутым контуром управления — это не просто вопрос того, какой из них «лучше». Правильный ответ зависит от самой системы управления. Структура продукции Rongtech уже отражает это различие, предлагая как датчики тока с разомкнутым, так и с замкнутым контуром управления, а не рассматривая их как взаимозаменяемые компоненты. Официальные рекомендации LEM также четко разграничивают понятия: решения с разомкнутым контуром управления, как правило, предназначены для экономичных приложений с умеренными требованиями к точности, в то время как решения с замкнутым контуром управления предназначены для приложений, требующих более высокой точности и более быстрого отклика.
Начните с цели управления, а не с типа датчика.
Первый шаг — определить, чего система управления ожидает от сигнала тока. В некоторых системах измерение тока в основном используется для мониторинга, отображения тока или базовой защиты. В других оно является основной частью контура регулирования и напрямую влияет на управление крутящим моментом, управление током, управление скоростью или защиту полупроводниковых компонентов. LEM утверждает, что датчики с разомкнутым и замкнутым контуром используются в приводах, источниках питания, системах ИБП, сварочном оборудовании, системах управления электродвигателями электромобилей, системах управления батареями и системах управления энергопотреблением, но также отмечает, что датчики с замкнутым контуром лучше подходят, когда требуется высокая точность, широкая полоса пропускания и быстрое время отклика.
Это различие важно, поскольку многим системам управления не требуется одинаковый уровень производительности датчиков. Если текущий сигнал в основном используется для общего мониторинга, датчик с разомкнутым контуром может уже обеспечить оптимальный баланс изоляции, размера и стоимости. Если сигнал используется в качестве ключевого элемента в контуре быстрого регулирования или для защиты IGBT и MOSFET, датчик должен реагировать быстрее и обеспечивать более высокую точность в изменяющихся условиях. В технической статье Allegro поясняется, что датчики с замкнутым контуром часто выбираются, когда требуется высокая точность и быстрое реагирование, особенно в приложениях, где важна защита переключателей.
Сравните точность, дрейф, время отклика и энергопотребление.

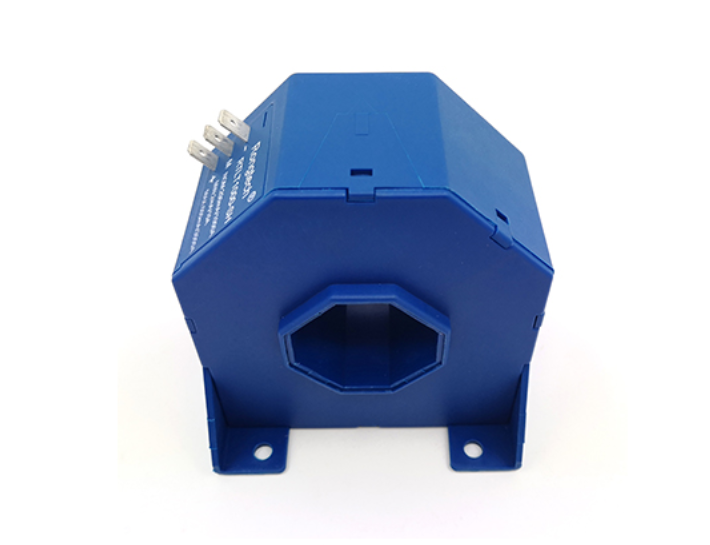

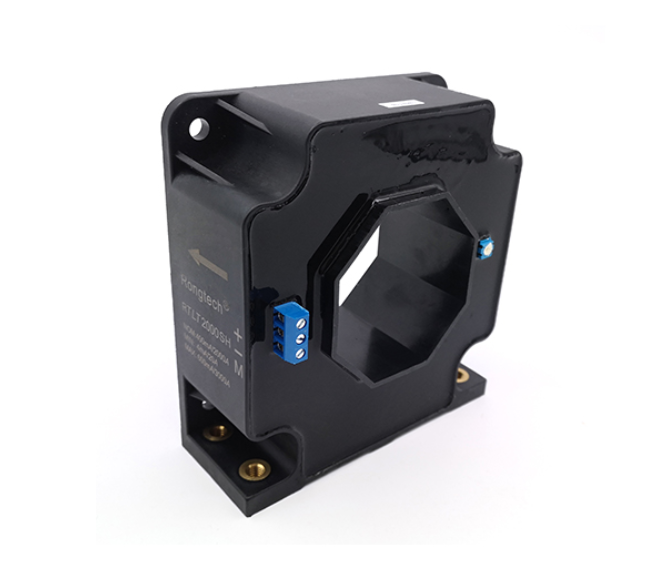

Датчики тока с разомкнутой петлей обратной связи используют более простую реализацию на основе эффекта Холла. Компания LEM описывает их как самое маленькое, легкое и экономичное решение для измерения тока на основе эффекта Холла, отличающееся очень низким энергопотреблением, низкими потерями на входе и пригодностью для постоянного, переменного и сложных форм тока. Однако LEM также отмечает, что датчики с разомкнутой петлей обратной связи обычно имеют умеренную полосу пропускания и время отклика, а также больший дрейф коэффициента усиления в зависимости от температуры. Компания Allegro добавляет, что точность датчиков с разомкнутой петлей обратной связи может снижаться из-за нелинейности чувствительности и дрейфа в зависимости от температуры, поскольку датчик Холла измеряет магнитное поле напрямую.

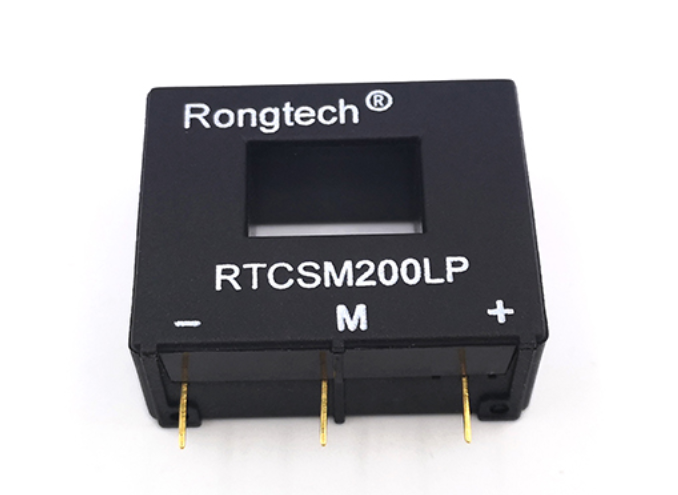

Датчики с замкнутым контуром используют схему компенсации, которая пропускает ток через вторичную обмотку для уравновешивания магнитного потока. Компания LEM утверждает, что такая архитектура повышает общую точность, время отклика, линейность и температурный дрейф, в то время как Allegro объясняет, что элемент Холла в датчике с замкнутым контуром работает вблизи нулевого поля, что устраняет источники ошибок, связанные с чувствительностью, которые присутствуют в конструкциях с разомкнутым контуром. Компромисс очевиден: датчики с замкнутым контуром обычно больше по размеру, потребляют больше энергии, поскольку им необходимо управлять компенсационной катушкой, и стоят дороже из-за дополнительной схемы.
Это сравнение показывает, почему выбор датчика должен основываться на приоритетах управления. Если для системы важны компактные размеры, низкое энергопотребление и более низкая стоимость, то разомкнутая система управления часто оказывается более целесообразной. Если же для системы важны лучшая линейность, более быстрая динамическая реакция и меньший температурный дрейф, то обычно преимущество имеет замкнутая система управления. В заметке TI за 2026 год о датчиках тока на основе эффекта Холла аналогичным образом классифицируются технологии датчиков тока по компромиссам в отношении точности, изоляции, частотной характеристики, размера и стоимости, а не предполагается, что один подход является универсально превосходящим другие.
Согласуйте датчик с реальными условиями работы системы управления.
Системы управления не работают в идеальных условиях. Датчик должен соответствовать реальному размеру проводника, расположению на печатной плате или шине, тепловому режиму и уровню шума в приложении. Компания TI отмечает, что разные методы измерения тока подходят для разных применений, поскольку их токовые возможности, физическая конструкция и тепловые характеристики различаются. Компания LEM также указывает, что датчики с разомкнутым контуром особенно выгодны при высоких уровнях тока выше 300 А, в то время как датчики с замкнутым контуром особенно хорошо подходят для контуров регулирования и защиты полупроводников, где критически важны полоса пропускания и быстрая реакция.
Это означает, что окончательное решение должно приниматься на системном уровне. В компактном промышленном приводе, где стоимость и пространство на плате строго контролируются, более практичным выбором может быть разомкнутый контур управления. В высокопроизводительном сервоприводе, платформе прецизионной силовой электроники или преобразователе с критически важной защитой замкнутый контур управления может оправдать свои большие размеры и более высокую стоимость, поскольку от него зависит качество управления. Лучший датчик тока — это не тот, у которого самые впечатляющие технические характеристики. Это тот, уровень производительности которого фактически соответствует задачам системы управления.
Датчики тока с разомкнутым и замкнутым контуром управления не являются взаимозаменяемыми в каждой системе управления. Решения с разомкнутым контуром часто лучше, когда наиболее важны размер, энергопотребление и стоимость. Решения с замкнутым контуром часто лучше, когда наиболее важны точность, время отклика, линейность и низкий дрейф. Правильное сравнение всегда начинается с реальной задачи системы управления, а затем архитектура датчика подбирается в соответствии с этой задачей.
