Как выбрать датчик тока для солнечных инверторов
Как выбрать датчик тока для солнечных инверторов
Датчики тока являются важными компонентами в солнечных инверторных системах, поскольку они помогают измерять входной постоянный ток, выходной переменный ток, ток утечки и рабочее состояние системы. Правильно подобранный датчик тока может повысить точность управления инвертором, улучшить защиту, обеспечить стабильное преобразование энергии и снизить риски для долгосрочной надежности фотоэлектрических систем.
В этом руководстве объясняется, как выбрать датчик тока для солнечных инверторов, какие параметры наиболее важны, как сравнить датчики тока на основе эффекта Холла с разомкнутым и замкнутым контуром, а также как подобрать датчик, соответствующий различным областям применения инверторов, таким как струнные инверторы, гибридные инверторы, инверторы для систем хранения энергии и промышленные фотоэлектрические системы.
Быстрый ответ
Для выбора датчика тока для солнечных инверторов сначала необходимо убедиться, будет ли датчик измерять постоянный входной ток, переменный выходной ток, ток утечки или ток со стороны батареи в гибридной системе. Затем проверьте номинальный ток, пиковый ток, точность измерения, напряжение изоляции, полосу пропускания, время отклика, выходной сигнал, размер апертуры, рабочую температуру и долговременный дрейф. Датчики тока на основе эффекта Холла с разомкнутым контуром подходят для многих стандартных задач мониторинга инверторов, в то время как датчики тока с замкнутым контуром лучше подходят для более высокой точности, более быстрого отклика и требовательных систем управления.
1. Разберитесь, где используется датчик тока в солнечном инверторе.

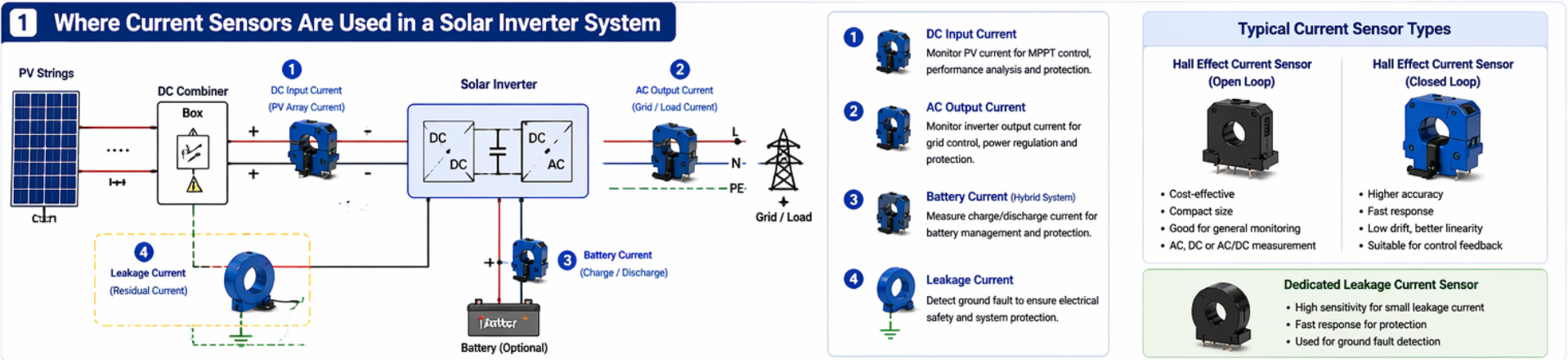

Перед выбором датчика тока важно определить его местоположение в системе солнечного инвертора. Солнечные инверторы могут требовать измерения тока на стороне входа постоянного тока, на стороне шины постоянного тока, на стороне выхода переменного тока, на стороне батареи или в цепи защиты. Каждое местоположение имеет разные электрические условия и приоритеты измерения. Датчик, используемый для базового мониторинга тока, может не обладать теми же характеристиками, что и датчик, используемый для обратной связи в реальном времени или для реагирования на сигналы защиты.
На стороне входа постоянного тока датчик тока помогает контролировать ток фотоэлектрической батареи и поддерживает отслеживание мощности инвертора и диагностику системы. Стабильное измерение тока постоянного тока важно, поскольку солнечная радиация меняется в течение дня, и инвертор должен реагировать на изменяющиеся условия на входе. Если выходной сигнал датчика нестабилен или неточен, это может повлиять на качество контроля тока и снизить надежность рабочих данных.
На стороне выходного переменного тока датчики тока используются для контроля выходного тока, поддержки управления подключением к сети и обнаружения ненормальной нагрузки или неисправностей. В солнечных инверторах, подключенных к сети, измерение тока может поддерживать функции защиты и повышать качество управления системой. В гибридных инверторах и инверторах для систем хранения энергии датчики тока также могут использоваться для измерения тока заряда и разряда батареи, тока шины постоянного тока и двунаправленного потока тока.
Обнаружение тока утечки — еще одна важная составляющая безопасности солнечных инверторов. Фотоэлектрические системы работают на открытом воздухе и могут подвергаться риску деградации изоляции, повышенной влажности, старения кабелей или замыкания на землю. Подходящий датчик тока утечки может помочь улучшить контроль безопасности и обнаружение неисправностей. Поэтому следует выбирать правильный тип датчика в зависимости от того, требуется ли системе измерение мощности, обратная связь по управлению, защита или контроль утечки.
Ключевые вопросы перед отбором
Датчик измеряет постоянный ток, переменный ток, ток утечки или двунаправленный ток батареи?
Будет ли сигнал использоваться для мониторинга, обратной связи в системе управления, защиты или обнаружения неисправностей?
Каковы номинальный ток, пиковый ток и условия перегрузки?
Какое напряжение изоляции требуется для инверторной системы?
Какой выходной сигнал необходим плате управления инвертором?
С какими температурными и влажностными условиями столкнется инвертор?
Требуется ли компактная установка внутри шкафа инвертора?
2. Сравните основные параметры, влияющие на производительность инвертора.

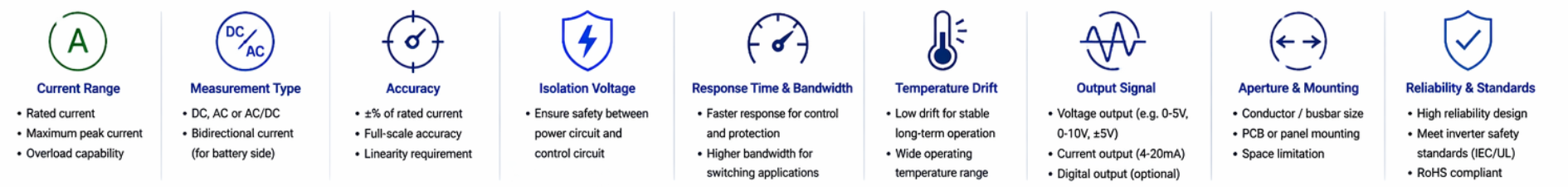

При выборе датчика тока для солнечных инверторов не следует руководствоваться только диапазоном измерения. Датчик должен соответствовать электрическим, механическим и экологическим требованиям инвертора. Важными параметрами являются тип измерения, точность, напряжение изоляции, время отклика, полоса пропускания, температурный дрейф, размер апертуры, способ монтажа и выходной сигнал. Эти факторы напрямую влияют на управление инвертором, его защиту и долговременную стабильность.
Первым параметром, который следует проверить, является диапазон измерения тока. Выбранный датчик должен охватывать нормальный рабочий ток и оставлять достаточный запас для пиковых токов или переходных процессов. Если диапазон слишком мал, датчик может насытиться при ненормальной работе. Если диапазон слишком велик, разрешение измерения может быть низким при низких уровнях тока. Хороший выбор должен обеспечивать баланс между перегрузочной способностью и точностью измерения в условиях ежедневной эксплуатации.
Точность и температурный дрейф особенно важны в приложениях с солнечными инверторами. Солнечные инверторы часто работают в течение длительного времени и могут устанавливаться на открытом воздухе, в электрощитовых или внутри компактных корпусов, где температура может значительно колебаться. Датчик тока с низкой температурной стабильностью может давать непоследовательные данные измерений с течением времени. Для приложений, где сигнал тока используется для управления преобразованием энергии, управления батареями или логики защиты, предпочтительнее более высокая точность и меньший дрейф.
Напряжение изоляции — ещё один ключевой фактор выбора. В цепях солнечных инверторов используются высокие напряжения и большие токи, поэтому датчик тока должен обеспечивать надёжную изоляцию между первичным проводником и низковольтной цепью управления. Надлежащая изоляция помогает защитить плату управления, снизить риски для безопасности и повысить надёжность системы. Покупателям следует сопоставлять номинальную изоляцию датчика с уровнем напряжения инвертора и требованиями безопасности.
Время отклика и полоса пропускания должны выбираться в зависимости от способа использования сигнала. Если датчик используется только для медленного мониторинга, сверхбыстрый отклик может быть не нужен. Если датчик используется для динамического управления, защиты или быстрого обнаружения неисправностей, скорость отклика становится гораздо важнее. Совместимость выходного сигнала также имеет значение. Выходной сигнал датчика должен соответствовать входному сигналу контроллера инвертора, независимо от того, использует ли он выходное напряжение, выходной ток или другой формат сигнала.
| Параметр выбора | Почему это важно для солнечных инверторов | Рекомендуемая контрольная точка |
|---|---|---|
| Текущий тип | Для разных положений может потребоваться измерение постоянного, переменного тока, тока утечки или двунаправленного тока. | Перед выбором модели подтвердите точную точку измерения. |
| Диапазон тока | Определяет, может ли датчик выдерживать номинальный и пиковый ток инвертора. | Оставьте практический запас для перегрузки и переходных токов. |
| Точность | Влияет на мониторинг энергопотребления, обратную связь управления и надежность защиты. | Для критически важных с точки зрения управления инверторных цепей используйте более высокую точность. |
| Температурный дрейф | Солнечные инверторы часто работают в течение длительного времени и при перепадах температур. | Выбирайте датчики с низким дрейфом для наружных или закрытых систем. |
| Напряжение изоляции | Защищает низковольтный контроллер от высоковольтной цепи питания. | Согласуйте номинальные параметры изоляции с напряжением инвертора и конструкцией безопасности. |
| Время отклика | Обеспечивает быструю реакцию системы управления и защиту от неисправностей. | Используйте более быстрые датчики для систем защиты и динамического управления. |
| Выходной сигнал | Определяет совместимость с платой управления инвертором. | Подтвердите требуемое выходное напряжение, выходной ток или пользовательский сигнал. |
| Диафрагма и крепление | Влияет на установку вблизи кабеля, шины или печатной платы. | Проверьте сечение проводника и наличие свободного места в шкафу. |
Разомкнутый или замкнутый контур управления солнечными инверторами?
Датчики тока на основе эффекта Холла с разомкнутым контуром часто подходят для стандартных задач мониторинга солнечных инверторов, поскольку они компактны, экономичны и практичны для измерения переменного/постоянного тока. Датчики тока с замкнутым контуром лучше подходят, когда инвертору требуется более высокая точность, более быстрое реагирование, меньший температурный дрейф и более стабильная обратная связь по току. Для высокопроизводительных инверторов, гибридных систем хранения энергии или критически важных для управления цепей преобразования энергии датчики с замкнутым контуром могут обеспечить более надежное долгосрочное решение.
3. Подберите датчик тока, соответствующий различным моделям солнечных инверторов.

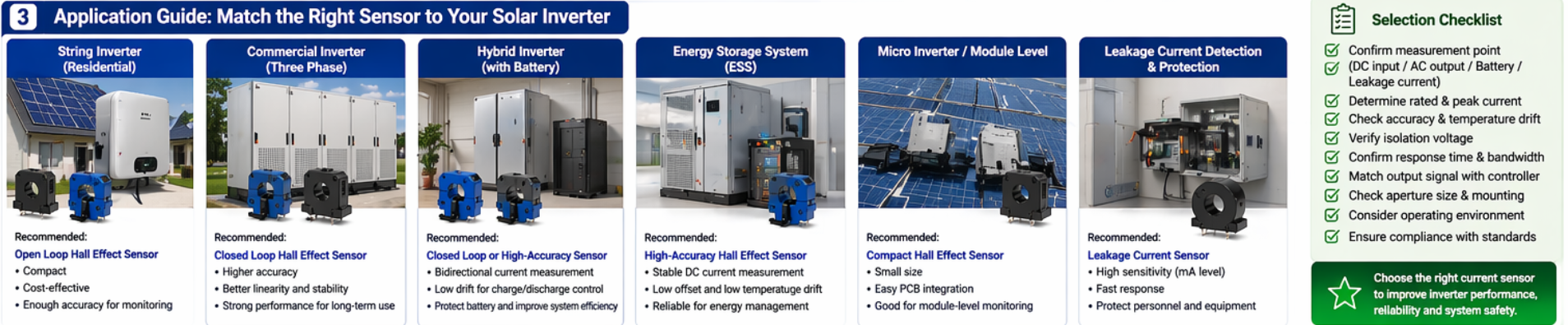

Различные системы солнечных инверторов предъявляют разные требования к датчикам тока. Для бытового сетевого инвертора может потребоваться компактный и надежный датчик тока для контроля постоянного тока на входе и переменного тока на выходе. Для коммерческого инвертора может потребоваться более высокая термическая стабильность, больший диапазон тока и улучшенная защита. Гибридному инвертору, подключенному к аккумуляторной батарее, может потребоваться двунаправленное измерение тока и стабильное измерение постоянного тока для управления зарядкой и разрядкой.
Для струнных инверторов датчик тока должен обеспечивать стабильное измерение постоянного входного напряжения и надежный мониторинг переменного выходного напряжения. Поскольку пространство внутри корпуса инвертора может быть ограничено, важны компактная конструкция датчика и простота установки. Для центральных или промышленных солнечных инверторов более важны более высокая токовая нагрузка, надежная изоляция и надежная работа при непрерывной нагрузке. Датчик должен работать с проводниками или шинами большего сечения и поддерживать стабильный выходной сигнал в течение длительных рабочих циклов.
В гибридных инверторах и системах хранения энергии датчик тока может нуждаться в измерении тока батареи и двунаправленного потока мощности. Это требует хорошей стабильности измерения постоянного тока и точной обратной связи как во время зарядки, так и во время разрядки. В таких системах производительность датчика тока может влиять на защиту батареи, управление питанием и безопасность системы. Часто предпочтительнее использовать датчик с более высокой точностью, низким смещением и низким температурным дрейфом.
Для обнаружения тока утечки и контроля безопасности следует выбирать специальный датчик тока утечки в зависимости от требований к защите системы. Контроль утечки отличается от измерения тока обычной нагрузки. Перед выбором датчика покупатели должны подтвердить диапазон обнаружения утечки, требуемые параметры отклика, место установки и совместимость с логикой защиты инвертора.
Для закупочных команд наилучший подход заключается в предоставлении поставщику информации о типе инвертора, диапазоне тока, сечении проводника, выходном сигнале, конструкции установки, рабочей температуре и назначении измерения. Имея эти данные, становится намного проще подобрать подходящий датчик тока и снизить риск неправильного выбора модели.
Типичный справочный номер соответствия
| Применение солнечного инвертора | Приоритет измерения тока | Направление выбора датчика |
|---|---|---|
| Инвертор струн | Контроль постоянного тока на входе, контроль переменного тока на выходе, компактная конструкция. | Датчик тока на основе эффекта Холла с разомкнутой петлей для практического мониторинга |
| Коммерческий солнечный инвертор | Расширенный диапазон токов, термостойкость, надежная защита. | Датчик Холла с высоким током или датчик тока с замкнутым контуром |
| Гибридный инвертор | ток батареи, двунаправленный ток, управление зарядом/разрядом | Датчик переменного/постоянного тока с замкнутым контуром или высокой точностью |
| Инвертор для хранения энергии | ток шины постоянного тока, защита батареи, долговременная стабильность | Датчик тока с низким дрейфом и высокой точностью |
| Защита от тока утечки | Обнаружение замыкания на землю, электробезопасность, реагирование на угрозы. | Специальный датчик тока утечки, согласованный с защитной цепью. |
Распространенные ошибки при отборе, которых следует избегать.
Выбор датчика должен основываться только на номинальном токе, игнорируя пиковый ток или условия перегрузки.
Использование универсального датчика тока в случаях, когда требуется обнаружение тока утечки.
Игнорирование температурного дрейфа в условиях эксплуатации инверторов на открытом воздухе или в закрытых помещениях.
Выбор слишком большого диапазона значений приводит к потере полезной разрешающей способности измерений.
Не подтверждено напряжение изоляции для высоковольтных инверторных цепей.
Игнорирование времени отклика в приложениях управления и защиты.
Несоответствие выходного сигнала плате управления инвертором.
Заключение
Для выбора подходящего датчика тока для солнечных инверторов необходимо четко понимать точку измерения, тип тока, напряжение системы, требования к точности, скорость отклика, условия эксплуатации и конструкцию установки. Правильный датчик тока может улучшить мониторинг инвертора, обратную связь управления, реакцию защиты и долговременную надежность.
Для стандартного мониторинга инверторов датчики тока на основе эффекта Холла с разомкнутым контуром часто обеспечивают хороший баланс стоимости и производительности. Для высокопроизводительных солнечных инверторов, гибридных энергетических систем, инверторов для систем хранения энергии и критически важных силовых электронных устройств датчики тока с замкнутым контуром или высокоточные датчики могут обеспечить лучшую стабильность и точность. Окончательный выбор всегда должен соответствовать реальной конструкции инвертора и требованиям его применения.
Часто задаваемые вопросы
1. Какой тип датчика тока обычно используется в солнечных инверторах?
Датчики тока на основе эффекта Холла широко используются, поскольку они позволяют измерять переменный и постоянный ток, обеспечивают изоляцию и поддерживают надежный мониторинг и управление в инверторных системах.
2. Какие датчики тока лучше выбрать для солнечных инверторов: с разомкнутым или замкнутым контуром?
Датчики с разомкнутым контуром управления подходят для стандартного мониторинга и экономичных инверторных приложений. Датчики с замкнутым контуром управления лучше подходят для высокоточного управления, более быстрого отклика, меньшего дрейфа и требовательных систем преобразования энергии.
3. Почему температурный дрейф важен при измерении тока солнечным инвертором?
Солнечные инверторы могут работать на открытом воздухе или внутри компактных корпусов, где часто происходят перепады температуры. Низкий температурный дрейф помогает поддерживать стабильное измерение тока в течение длительных периодов работы.
4. Может ли один датчик тока измерять как переменный, так и постоянный ток?
Многие датчики тока на основе эффекта Холла могут измерять переменный и постоянный ток, но окончательный выбор зависит от конструкции датчика, диапазона измерения тока, точности, времени отклика и требований к выходному сигналу.
5. Какую информацию мне следует предоставить при запросе коммерческого предложения на датчик тока?
Необходимо указать тип инвертора, точку измерения, тип тока, номинальный ток, пиковый ток, напряжение изоляции, целевую точность, выходной сигнал, способ монтажа, размер отверстия и условия эксплуатации.
