Типы выходных сигналов датчиков тока: напряжение, ток и цифровые сигналы.
Типы выходных сигналов датчиков тока: напряжение, ток и цифровые сигналы.
Тип выходного сигнала датчика тока — один из важнейших параметров, который необходимо подтвердить перед заказом. Даже если диапазон измерения тока, точность и конструкция датчика соответствуют требованиям, датчик может работать некорректно, если его выходной сигнал не совпадает с сигналом контроллера, ПЛК, АЦП, измерительного прибора, системы сбора данных или платформы мониторинга.
В этом руководстве описаны распространенные типы выходных сигналов датчиков тока, включая выходное напряжение, выходной ток и цифровой сигнал. Оно также поможет инженерам и специалистам по закупкам понять, как выбрать правильный выходной сигнал для приводов двигателей, зарядных станций для электромобилей, солнечных инверторов, систем бесперебойного питания, систем хранения энергии, промышленной автоматизации и систем мониторинга электроэнергии.
Быстрый ответ
Датчики тока обычно используют выходное напряжение, выходной ток или цифровой сигнал. Выходное напряжение легко подключается к АЦП и платам управления, что делает его подходящим для многих систем силовой электроники. Выходной ток более мощный для передачи сигналов на большие расстояния в промышленных системах и системах ПЛК. Цифровой выход полезен, когда системе требуется связь, интеллектуальный мониторинг или интегрированная обработка данных. Наилучший тип выхода зависит от входного сигнала контроллера, расстояния по кабелю, уровня шума, требований к точности, скорости отклика и метода интеграции системы.

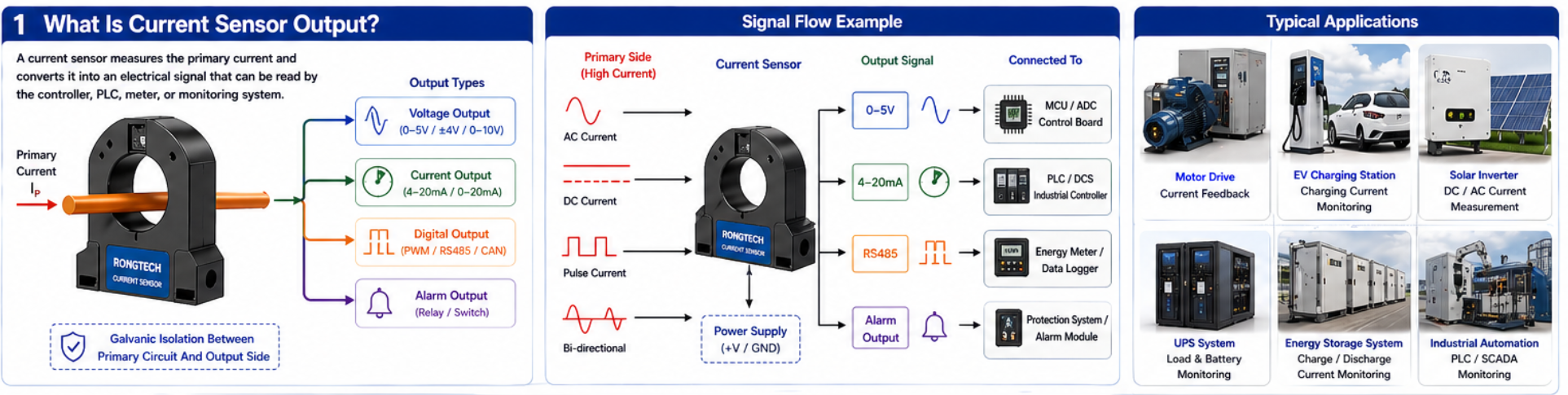

1. Почему важен тип выходного сигнала датчика тока
Датчик тока не только измеряет ток. Он также должен преобразовывать измеренный ток в сигнал, который может считывать система управления. Этот выходной сигнал может представлять собой аналоговое напряжение, аналоговый ток, сигнал переключения, импульсный сигнал или цифровой сигнал связи. Если тип выходного сигнала не подходит для принимающего устройства, датчик не сможет предоставить полезные данные измерений, даже если его характеристики измерения достаточно хороши.
Например, плата управления двигателем может ожидать сигнал напряжения, такой как 0–5 В или ±4 В. Система мониторинга на основе ПЛК может предпочитать выходной ток 4–20 мА, поскольку он более надежен при больших расстояниях по кабелю. Интеллектуальная система мониторинга энергопотребления может потребовать цифровой связи, чтобы данные о токе могли передаваться непосредственно на контроллер или устройство, подключенное к облаку. Для этих систем требуются различные конструкции выходных сигналов датчиков.
Тип выходного сигнала также влияет на его стабильность. В силовых электронных системах электрические помехи от IGBT, MOSFET, SiC-устройств, инверторов, двигателей и импульсных источников питания могут создавать помехи для слабых аналоговых сигналов. Если кабель длинный или окружающая среда шумная, то выходной ток или правильно спроектированный цифровой сигнал может быть более стабильным, чем простой выходной сигнал низкого уровня напряжения.
Перед заказом датчика тока инженерам следует подтвердить тип входного сигнала контроллера, диапазон сигнала, напряжение питания, способ заземления, длину кабеля, скорость дискретизации, а также то, используется ли сигнал для мониторинга, обратной связи, защиты или измерения. Совместимость выходных параметров следует проверять в начале процесса выбора, а не после получения датчика.
Ключевые вопросы перед выбором типа вывода
Какой входной сигнал принимает контроллер, ПЛК, АЦП или измерительный прибор?
Используется ли сигнал датчика для мониторинга, обратной связи по управлению, защиты или регистрации данных?
Какова длина сигнального кабеля между датчиком и контроллером?
Установлена ли система в условиях высокого уровня шума на промышленном предприятии?
Какое напряжение питания доступно для датчика?
Требует ли система аналоговых данных, цифровой связи или вывода сигналов тревоги?
Какова необходимая системе скорость дискретизации или время отклика?

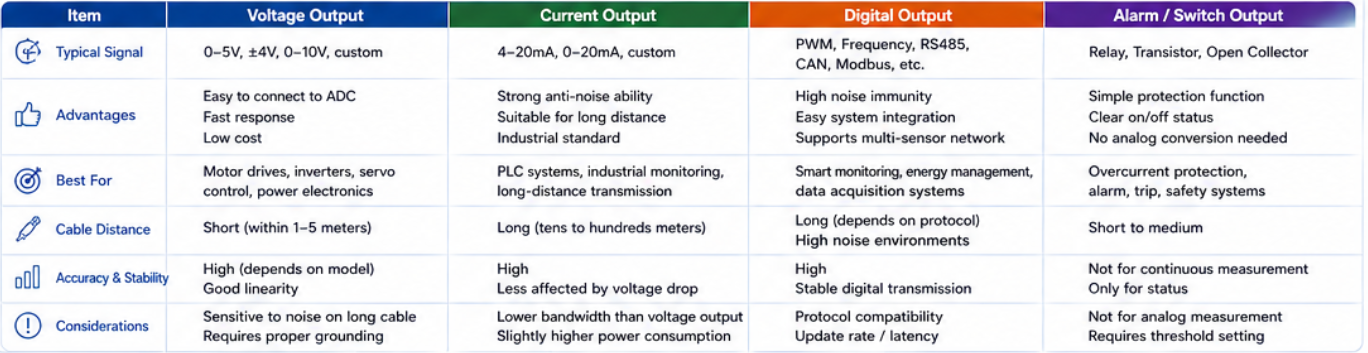

2. Сравнение основных типов выходных сигналов датчиков тока.
Датчики тока могут поставляться с различными форматами выходного сигнала. Наиболее распространенными вариантами являются выход напряжения, выход тока и цифровой выход. Некоторые модели могут также обеспечивать релейный выход, коммутационный выход, импульсный выход или выход настраиваемого сигнала в зависимости от области применения. Каждый тип выхода имеет свои преимущества и ограничения.
Датчики выходного напряжения и тока широко распространены в силовой электронике. Их легко подключать к АЦП, платам управления, микроконтроллерам и схемам обработки сигналов. Типичные диапазоны могут включать 0–5 В, 0–10 В, ±4 В или сигналы напряжения, заданные пользователем. Выходное напряжение подходит для передачи сигналов на короткие расстояния и для систем, где датчик установлен близко к контроллеру.
Датчики выходного тока, например, с выходом 4–20 мА, широко используются в системах промышленной автоматизации и системах мониторинга на базе ПЛК. Токовый сигнал, как правило, более устойчив к падению напряжения и электрическим помехам на больших расстояниях по кабелю. Это делает выходной ток полезным в распределенных шкафах управления, системах мониторинга производства, системах управления питанием и проектах по сбору промышленных данных.
Датчики с цифровым выходом используются, когда системе необходимы обработанные данные, возможность связи или интеллектуальный мониторинг. В зависимости от конструкции датчика, цифровой выход может поддерживать протоколы связи или переключать выходы состояния. Цифровые сигналы могут сократить объем работ по преобразованию аналоговых сигналов, но инженеры должны подтвердить совместимость протоколов, скорость обновления данных, дальность связи и требования к интеграции в систему перед заказом.
| Тип вывода | Типичный сигнал | Преимущества | Наилучшее соответствие требованиям приложения |
|---|---|---|---|
| Выходное напряжение | 0–5 В, 0–10 В, ±4 В, пользовательское напряжение | Простое подключение АЦП, простая обработка сигнала, быстрая реакция | Электроприводы, инверторы, зарядные устройства для электромобилей, платы управления |
| Текущий выход | 4–20 мА, 0–20 мА, настраиваемый ток | Подходит для передачи данных на большие расстояния, обладает высокой промышленной совместимостью. | ПЛК, промышленная автоматизация, дистанционный мониторинг, шкафы управления |
| Цифровой сигнал | Сигнал связи, импульс, частота, выходное состояние. | Поддерживает интеллектуальный мониторинг и интеграцию данных. | Интеллектуальное оборудование, мониторинг энергопотребления, цифровые системы управления. |
| Выход переключателя/сигнализации | Реле, транзистор, сигнал тревоги/срабатывания | Простая функция защиты, четкое отображение состояния включения/выключения. | Защита от перегрузки по току, сигнализация утечки тока, контроль безопасности. |
Напряжение на выходе в зависимости от тока на выходе
Выходное напряжение обычно проще использовать в компактных электронных системах и платах управления, особенно когда датчик расположен близко к контроллеру. Выходной ток часто лучше подходит для больших кабельных трасс и промышленных условий, поскольку он меньше подвержен падению напряжения и некоторым типам электрических помех. Выбор должен основываться на расстоянии установки, входном сигнале контроллера, уровне шума и требуемом качестве сигнала.
3. Как сопоставить тип выходных данных с реальными задачами
В системах управления двигателями и сервоприводах для быстрого управления с обратной связью часто используются датчики тока. Обычно выбирается выходное напряжение, поскольку оно быстро считывается АЦП контроллера. В таких системах инженеры должны подтвердить диапазон выходного сигнала, скорость отклика, полосу пропускания, полярность сигнала, источник питания, а также необходимость однонаправленного или двунаправленного измерения контроллером.
В зарядных станциях для электромобилей и солнечных инверторах тип выходного сигнала зависит от архитектуры управления. Если датчик расположен близко к силовому модулю или плате управления, может быть целесообразно использовать выходное напряжение. Если сигнал тока должен передаваться на удаленный контроллер мониторинга, более подходящим может быть выходной сигнал тока или цифровая связь. Для функций защиты также может потребоваться выходной сигнал тревоги или коммутационный выход.
В промышленной автоматизации и системах мониторинга энергопотребления зданий совместимость с ПЛК часто является основным критерием. Многие системы ПЛК предпочитают сигналы 4–20 мА или 0–10 В. Для распределенных систем с более длинной проводкой выходной ток может уменьшить потери сигнала и повысить надежность. Для интеллектуальных систем мониторинга цифровой выход может упростить интеграцию данных.
В системах контроля тока утечки или системах электробезопасности выходной сигнал может использоваться для запуска сигнализации, аварийного отключения или срабатывания защитных реле. В этом случае инженеры должны подтвердить, требуется ли системе непрерывное аналоговое измерение или простой сигнал отключения. Время отклика и надежность имеют важное значение, поскольку выходной сигнал может напрямую влиять на защиту.
При закупках наиболее безопасный подход заключается в предоставлении поставщику спецификации входных параметров контроллера, расстояния передачи сигнала, источника питания, диапазона выходного сигнала, направления тока, типа применения, а также информации о том, используется ли сигнал для мониторинга или управления. Это помогает предотвратить несоответствие выходных параметров и снижает риск перепроектирования.

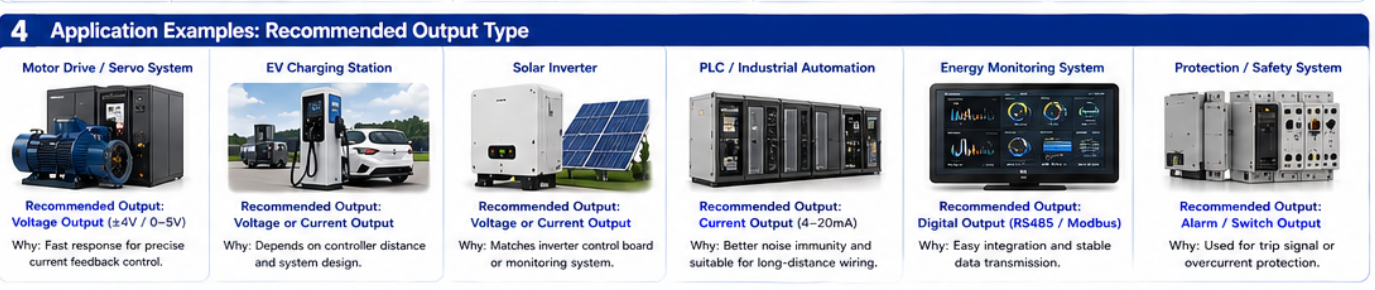

Справочник по подбору приложений
| Приложение | Требования к сигналу | Направление выбора выходных данных |
|---|---|---|
| Электроприводы / Сервосистемы | Быстрая обратная связь с АЦП контроллера | Выходное напряжение с быстрым откликом и подходящим диапазоном |
| Станции зарядки электромобилей | Обратная связь для мониторинга и управления зарядным током | Выходное напряжение или ток зависят от расстояния до контроллера. |
| Солнечные инверторы | Измерение и защита от постоянного/переменного тока | Выходное напряжение для плат управления, выходной ток для удаленного мониторинга. |
| Промышленная автоматизация | Совместимость с ПЛК и системами мониторинга шкафов. | Выходной сигнал 4–20 мА или 0–10 В в зависимости от входного сигнала ПЛК. |
| Системы мониторинга энергопотребления | Регистрация данных и системная интеграция | Цифровой выход или стандартный аналоговый выход |
| Контроль электробезопасности | Сигнализация, срабатывание защиты или непрерывный мониторинг утечек | Аналоговый выход плюс выход для сигнализации, если требуется срабатывание защиты. |
Распространенные ошибки при отборе, которых следует избегать.
Выбор датчика тока только по диапазону тока без учета совместимости выходных сигналов.
Выбор выходного напряжения для зашумленной промышленной сигнальной линии на большие расстояния без проверки риска возникновения помех.
Выбор выходного тока, когда контроллер принимает только прямое входное напряжение.
Не принимая во внимание напряжение питания датчика и его энергопотребление.
Не подтверждены требования к однонаправленному или двунаправленному выходу.
Использование цифрового выхода без подтверждения протокола, скорости передачи данных и совместимости системы.
Забыли согласовать время отклика со скоростью дискретизации контроллера и логикой защиты.
Заключение
Тип выходного сигнала датчика тока напрямую влияет на интеграцию системы и надежность измерений. Выход напряжения прост и быстр для плат управления и АЦП. Выход тока удобен для систем ПЛК и длинных промышленных сигнальных линий. Цифровой выход полезен для интеллектуального мониторинга и интегрированных систем передачи данных. Выход тревоги или переключения может поддерживать функции защиты и безопасности.
Перед заказом инженерам следует подтвердить входные параметры контроллера, диапазон выходных параметров, длину кабеля, уровень шума, напряжение питания, требования к отклику, а также то, используется ли токовый сигнал для мониторинга, обратной связи, защиты или передачи данных. Правильно подобранный тип выходного сигнала помогает улучшить качество сигнала, уменьшить проблемы интеграции и обеспечить стабильное измерение тока в приложениях промышленной силовой электроники.
Часто задаваемые вопросы
1. Какие типы выходных сигналов датчиков тока встречаются чаще всего?
Наиболее распространенные типы выходных сигналов — это выходное напряжение, выходной ток, выходной цифровой сигнал и выход тревоги или переключения. Правильный выбор зависит от приемного контроллера и назначения приложения.
2. Когда следует выбирать выходное напряжение?
Выходное напряжение подходит для случаев, когда датчик тока расположен близко к плате управления или АЦП. Оно широко используется в приводах двигателей, инверторах, модулях зарядки электромобилей и компактных силовых электронных системах.
3. В каких случаях текущий результат лучше?
Выходной ток, например, 4–20 мА, часто предпочтительнее для кабелей большой длины, систем ПЛК, промышленных шкафов управления и шумных сред, где важна стабильная передача сигнала.
4. Всегда ли цифровой выход лучше аналогового?
Не всегда. Цифровой выход полезен для интеллектуальных систем, но он должен соответствовать протоколу связи и требованиям к данным. Аналоговый выход может быть проще и быстрее для многих приложений управления.
5. Какую информацию мне следует предоставить перед выбором типа выходных данных?
Необходимо указать тип входного сигнала контроллера, требуемый диапазон сигнала, длину кабеля, источник питания, назначение приложения, направление тока, требования к отклику, а также используется ли сигнал для мониторинга, управления, защиты или связи.
